在铝、钛及铜合金的激光焊接过程中，由于铝、铜等材料对激光的反射率很高( >90% ),光致等离子体对激光有一定的屏蔽，且焊接中易出现气孔、裂纹等缺陷，因此可能会影响激光焊接质量。此外，薄板在激光拼焊时，工件的配合间隙大于0.2mm时，也会影响激光焊接效果。故近年来，国内外学者均在研究激光焊接时采用添加填充料的方法。

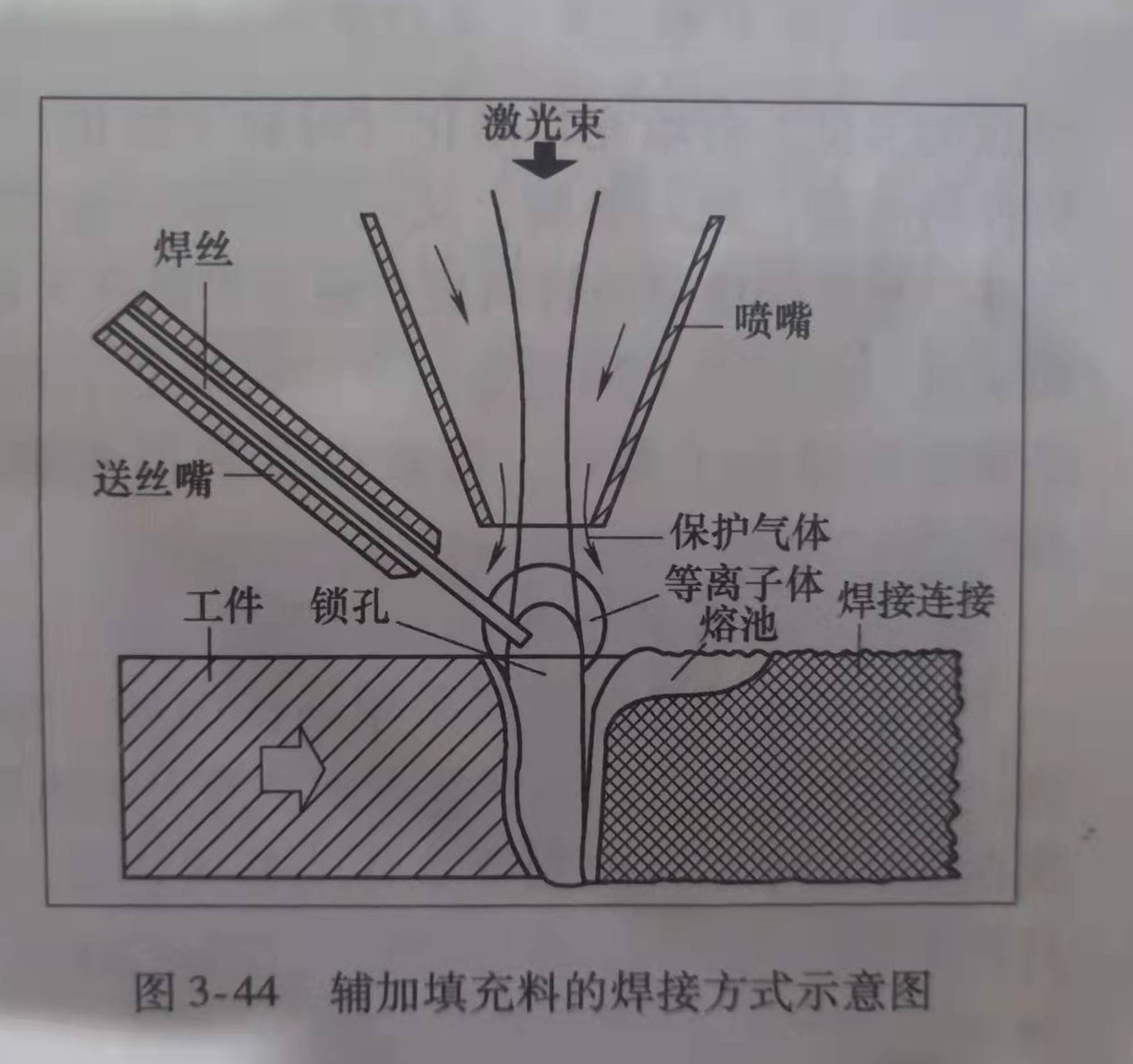

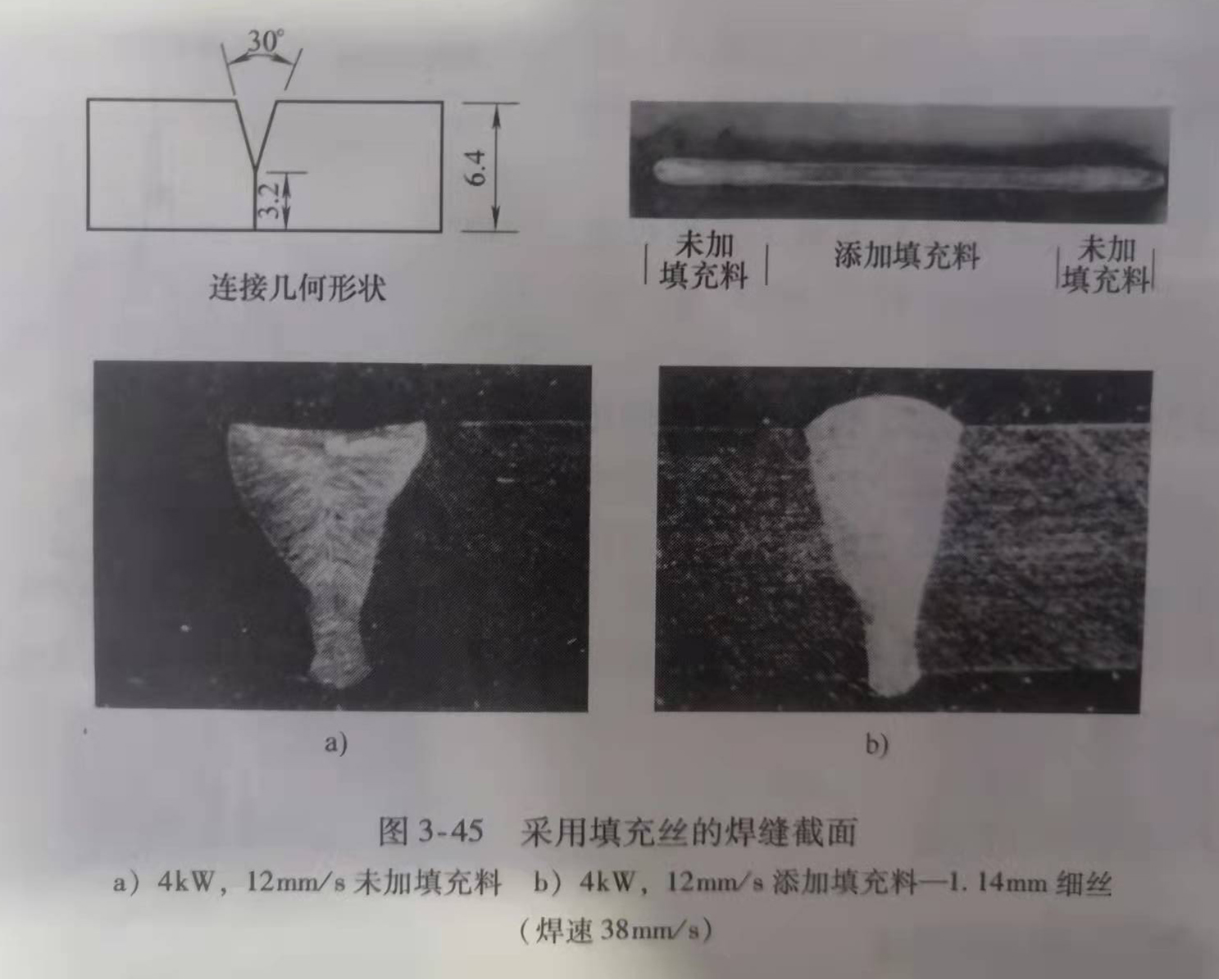

图3-44所示为辅加填充料的焊接方式示意图。填充料可以是焊丝形式，也可以是粉末形式，还可以采取预置填充料方式。由于激光聚焦光斑较小(0.1~1mm),故要求填充丝的直径也较细(0.6~1. 5mm)，且在送丝过程中，焊丝要求有较高的指向性。德国的Geiger. M等人采用填充丝焊接，填充丝材料为SC1,丝直径为0.6mm,送丝速度为2~4m/min。
